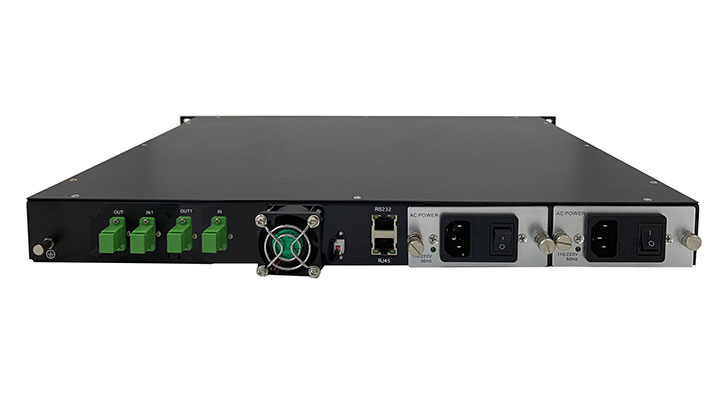

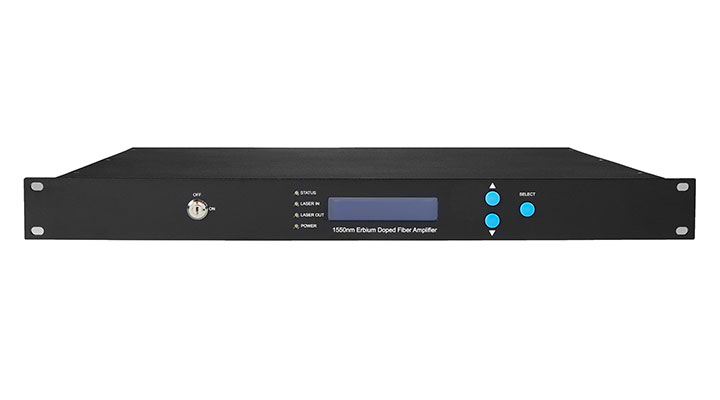

1550nm DCM中间插入式掺铒光纤放大器

主要应用

1、长距离光纤传输中,当光功率较小,而DCM 又非加不可的情况下使用。

2、FTTH、FTTx PON、Triple-play


  在越来越多的环网建设和光链路的不断延伸下,需要通过DCM(色散补偿器)来补偿长距离传输而带来的色散现象,在实际应用中,经常会碰到光功率比较低的情况,在这种条件下再使用DCM补偿会使光功率更低,因为DCM具有一定的损耗,损耗大约为3~10dBm(补偿距离不同,损耗不同),过低的光输入再经过EDFA放大,指标会严重劣化,特别是CNR,基于这个原因,我公司专门研发了TEA1400  1550nm DCM中间插入式掺铒光纤放大器,该设备实际是由二级光纤放大器组成,前级是一台低噪声的前置放大器,后级是一台功率放大器,在光功率相对较低的情况下,先经过一台低噪声的前置放大器放大,再经过DCM,最后再通过后级功率放大器予以放大,如此才能在达到色散补偿的同时,仍有完美的CNR、CTB和CSO的表现值。

  OLA1400系列产品,核心器件均采用世界顶级品牌的泵浦激光器和掺铒光纤,优化的光路设计与制造工艺保证了最佳的光学性能,采用完善的APC(自动功率控制)、ACC(自动电流控制)和ATC(自动温度控制)光路的电控模式,使输出功率稳定度高、可靠性好,同时也保证了优秀的光路指标。

  系统采用高稳定和高精度的MPU(微处理器),优化的结构热设计与良好的通风散热设计,保证了设备长寿命和高可靠工作。基于TCP/IP协议的强大网络管理功能,可通过RJ45网管接口对多个节点设备状态进行网络监控与机房管理,支持多种电源冗余配置,提高了设备的实用性和可靠性。

1、采用世界顶级品牌的泵浦激光器和掺铒光纤。

2、完善的APC、ACC和ATC光路设计,以保证整个工作波段(1530~1565nm)的低噪声、高输出、高可靠性的工作运行。

3、具有光丢失自动保护功能,当输入光功率低于额定值时,激光器自动关闭,以提供激光安全保护。

4、具有输出光功率可调功能,可调幅度:0~-4dBm。

5、最大输出可达27dBm。

6、DCM安装方便、灵活。

7、在达到色散补偿的同时,仍有完美的CNR、CTB和CSO的表现值。

8、全自动机箱温度控制,智能化的风扇,在机箱温度达到35℃时才开始运行。

9、内置双电源备份,自动切换,支持热插拔。

10、整机的工作参数由微处理器控制,前面板的LCD状态显示,具有激光器状态监控、参数显示、故障告警、网络管理等多种功能;一旦激光器的工作参数偏离软件设定的允许范围,系统将提示告警。

11、提供标准RJ45接口,支持SNMP和WEB的远程网络管理。
